一、原水水质
（1）设计水源：地下水（2）设计水温：25℃ （3）原水水压：原水取自原水箱
4）原水电导率：暂按1000us/cm设计
二、系统设计参数
》 系统参数
● 多介质过滤器
直接x高度：?1600mmx3800mm 、产水量：2x25t/h、SDI＜5
● 反渗透系统参数：产水量：2x15t/h（25℃）
系统脱盐率：≥98%（一年内），≥96%（三年内）
系统回收率：70-80%
● 软化参数： 产水量：2x15t/h（25℃）、 硬度：≤0.03mmol/L。
三、工艺流程:
原水箱→原水泵→多介质过滤器→阻垢剂加药→精密过滤器→ 高压泵
→反渗透装置→中间水箱→中间水泵→软化→除盐水箱→用水点
| 四、设备配置清单 | |||
| 序号 | 名称 | 规格 | 数量 |
| 一 | 原水箱 | ||
| 原水箱 | 15立方 | 2台 | |
| 进水电动阀 | DN80 | 1台 | |
| 液位计 | 4-20mA | 1台 | |
| 原水泵 | LS65-32 | 2台 | |
| 二 | 多介质过滤器 （Q=2x22t/h） | ||
| 罐体 | Ф1600x3500mm | 2台 | |
| 无烟煤滤料 | Ф1-2mm | 1.6T | |
| 石英砂滤料 | Ф2-4，Ф4-8mm | 5.0T | |
| 电动对夹蝶阀 | DN100 | 6台 | |
| 电动对夹蝶阀 | DN100 | 4台 | |
| 手动对夹蝶阀 | DN65 | 2台 | |
| 手动对夹蝶阀 | DN100 | 1台 | |
| 反洗水箱 | 与原水箱共用 | ||
| 反洗水泵 | LS100-20 | 1台 | |
| 三、 | 阻垢剂加药 | ||
| 加药计量泵 | AKS603 | 2台 | |
| 加药计量箱 | MC-100L | 2台 | |
| 阻垢剂 | TW120 | 25Kg | |
| 四、 | 精密过滤器 | ||
| 过滤器 | 20芯 | 2台 | |
| 滤芯 | 40寸，5um | 40支 | |
| 压力表 | 0-0.6MPa | 2个 | |
| 五、 | 反渗透装置 （Q=2x15t/h） | ||
| 高压泵 | CDL20-12 | 2台 | |
| 变频器 | 15KW | 2台 | |
| 低压保护 | YK06 | 2个 | |
| 高压保护 | YK30 | 2个 | |
| 进水电动阀 | DN50 | 2个 | |
| 进水调节阀 | DN50 | 2个 | |
| 反渗透膜 | BW-8040-400-LP | 30支 | |
| RO膜壳 | 8寸5芯 | 6支 | |
| 浓水调节阀 | DN40 | 2个 | |
| 浓水冲洗阀 | DN40 | 2个 | |
| 原水压力表 | 0-10kg/cm | 2个 | |
| 进水压力表 | 0-25kg/cm | 2个 | |
| 段间压力表 | 0-25kg/cm | 2个 | |
| 浓水压力表 | 0-25kg/cm | 2个 | |
| 浓水流量计 | LZS-50 | 2个 | |
| 淡水流量计 | LZS-65 | 2个 | |
| 原水电导仪 | CCT-3320 | 2个 | |
| 产水电导仪 | CCT-3320 | 2个 | |
| 设备机架 | 6mx1.8mx1.6m | 1台 | |
| 六、 | 在线清洗系统 | ||
| 清洗药箱 | 1000L | 1台 | |
| 清洗水泵 | CHL16-30 | 1台 | |
| 清洗过滤器 | 12芯 | 1台 | |
| 滤芯 | 40寸，5um | 12支 | |
| 七、 | 中间水箱 | ||
| 水箱 | 10立方 | 1台 | |
| 液位计 | 4-20mA | 1台 | |
| 中间水泵 | CDL15-3 | 2台 | |
| 八、 | 软化装置 （Q=2x15t/h） | ||
| 控制器 | Fleck2850ST | 2套 | |
| 树脂罐 | D750*2200mm | 2台 | |
| 溶盐箱 | 500L | 2台 | |
| 布水器 | 配套 | 2套 | |
| 树脂 | 001*7 | 850Kg | |
| 九、 | 电气控制系统 | ||
| PLC | S7-200 | 1套 | |
| 显示屏 | 10寸 | 1台 | |
| 电气元件 | 多种规格 | 1批 | |
| 控制柜 | XL-21 | 1批 | |
| 十、 | 现场安装材料 | ||
| 低压管阀件 | 多种规格 | 1批 | |
| 高压管阀件 | 多种规格 | 1批 | |
| 电缆、支架 | 多种规格 | 1批 |

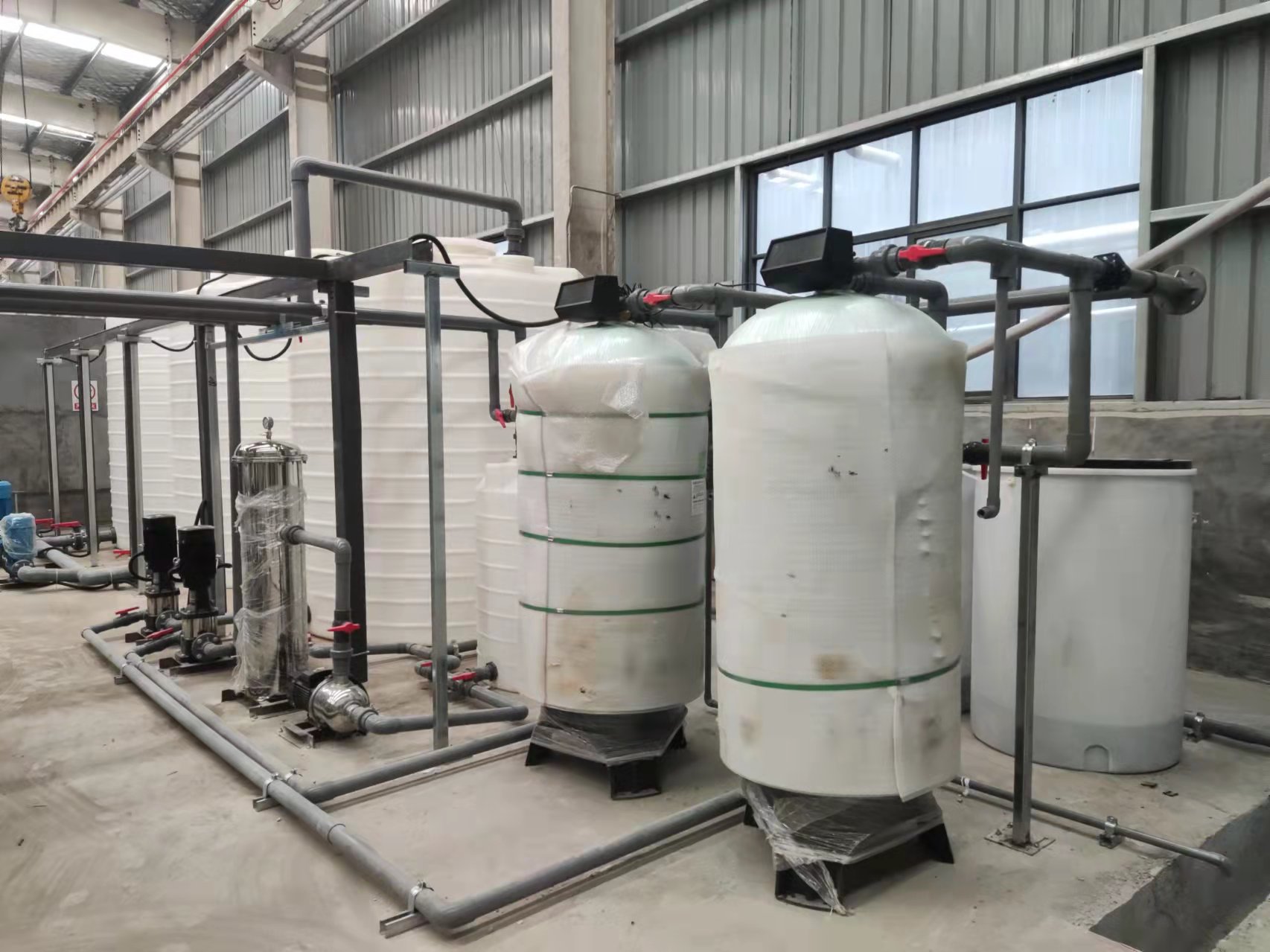

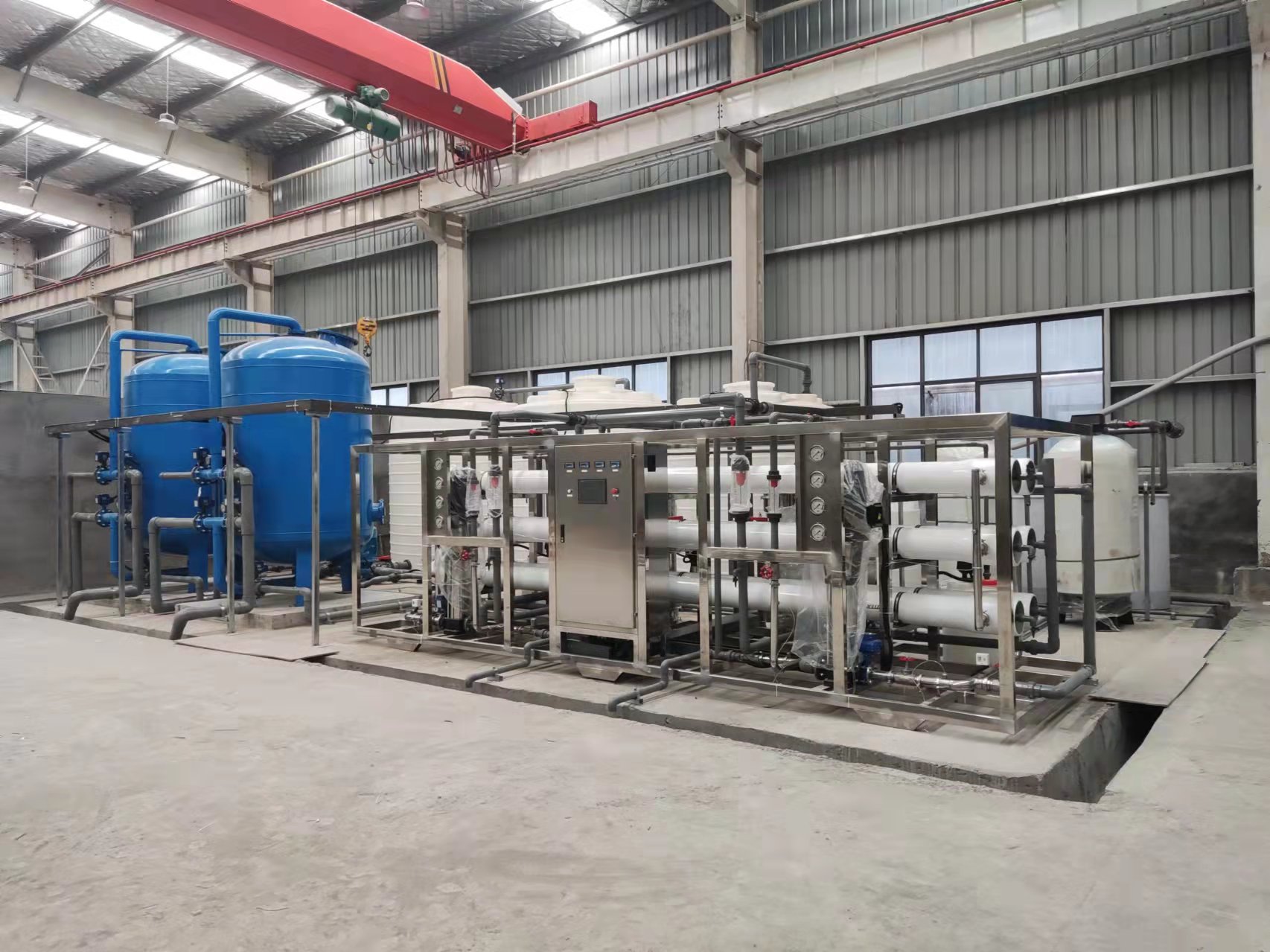

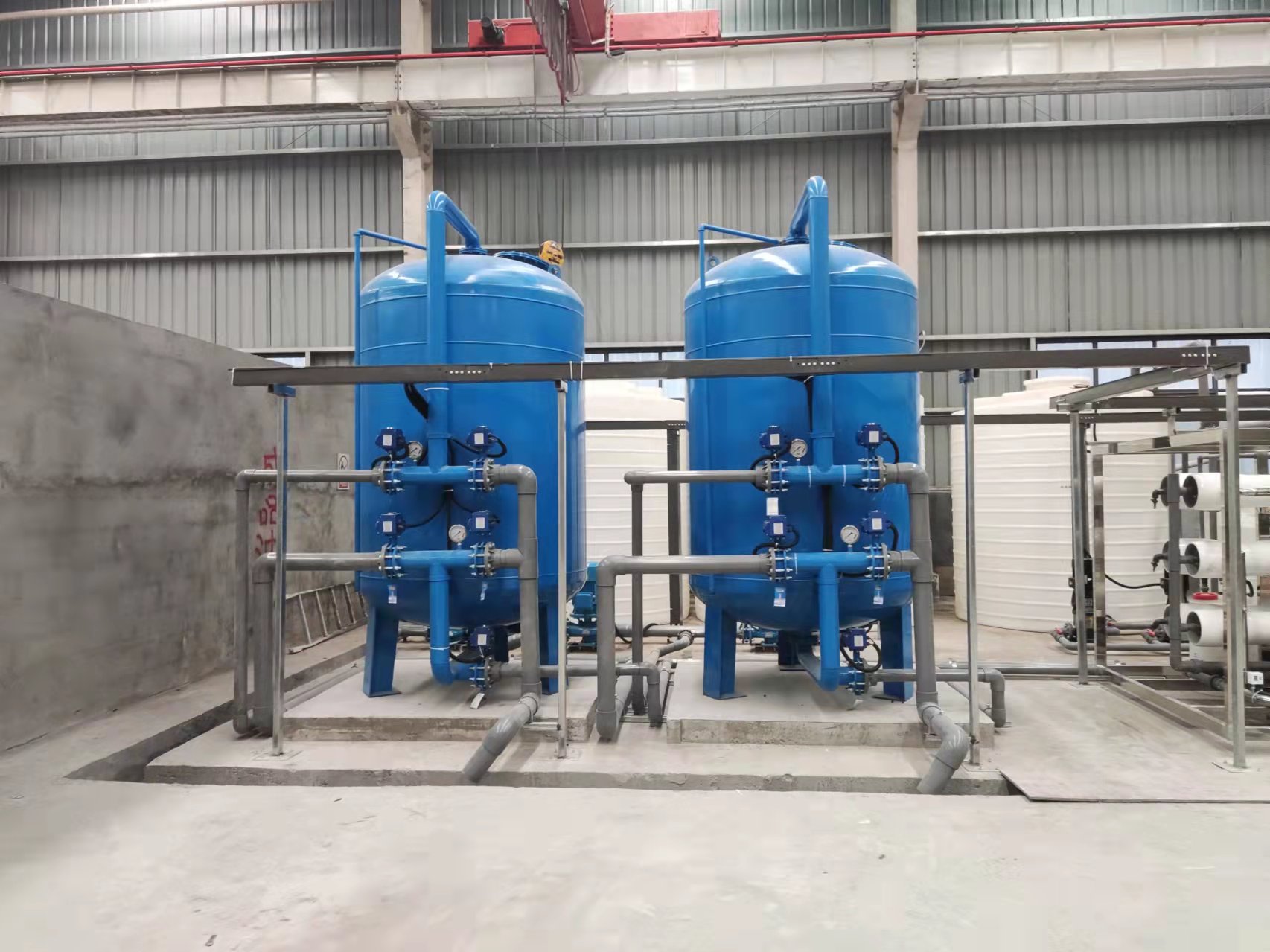

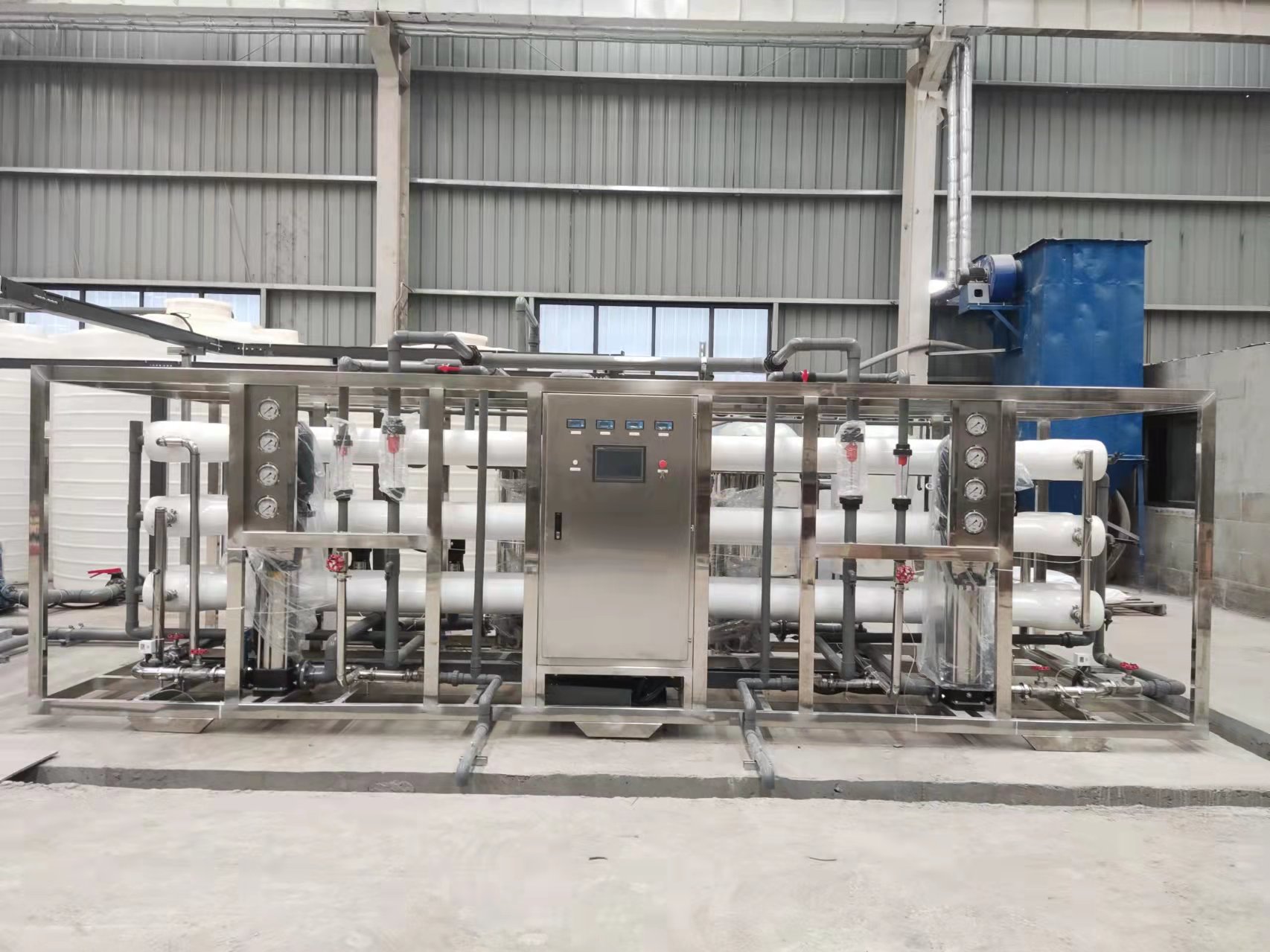

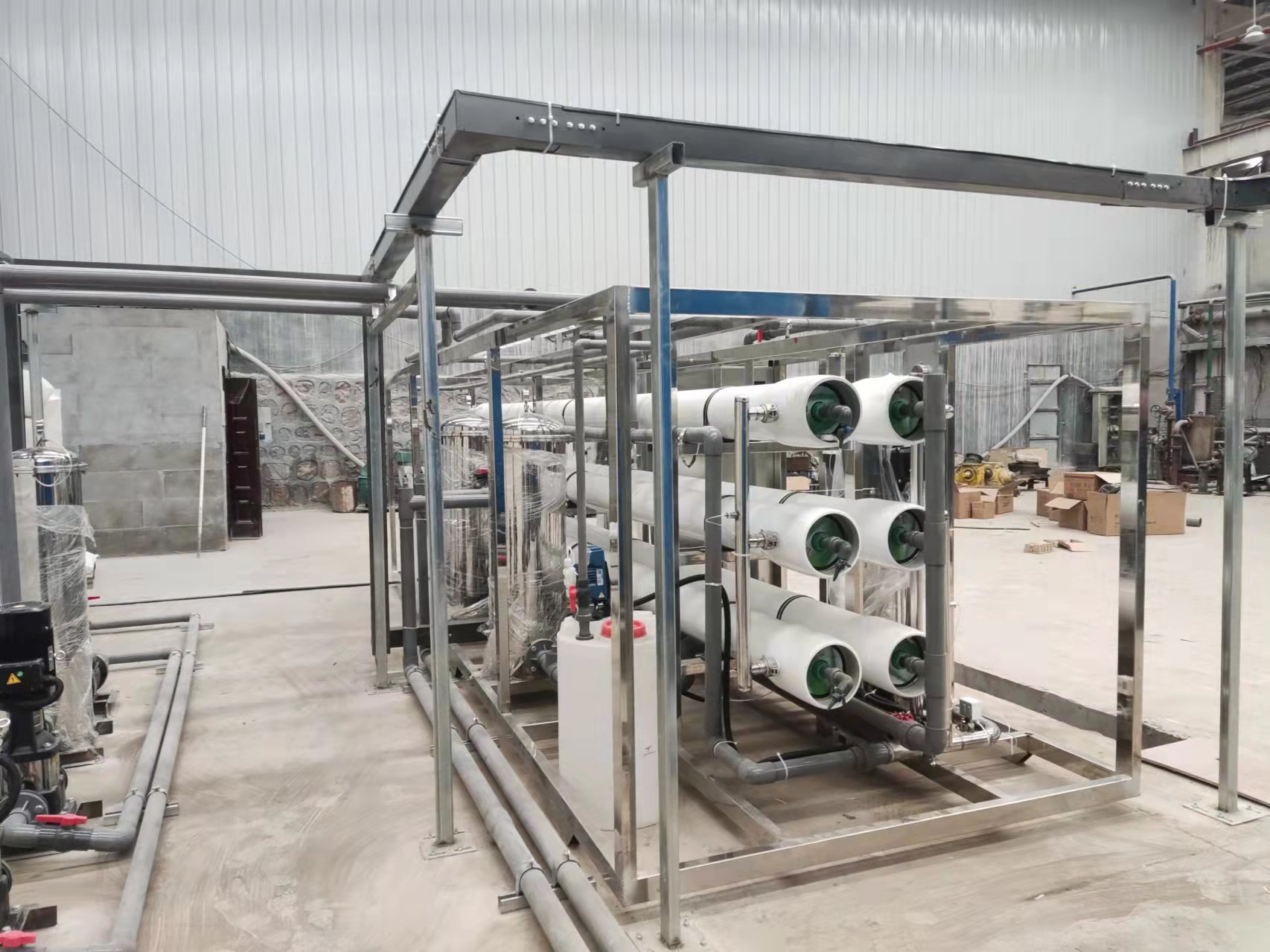

五、现场实拍
